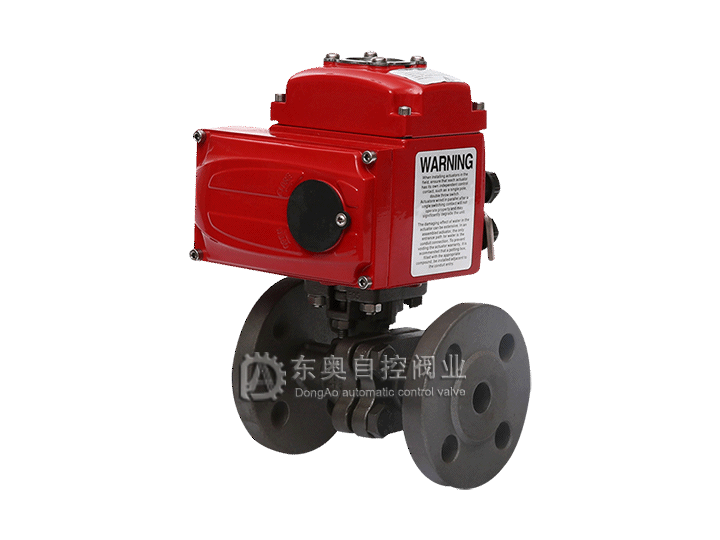

ZRJQ電動閥門（法蘭球閥）
產品概述
ZRJQ電動法蘭球閥適用于兩位切斷、調節的場合。球閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。ZRJQ電動法蘭球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。電ZRJQ電動法蘭球閥通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質，廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。ZRJQ電動法蘭球閥是一種重要的閥類，在石油化工、長輸管線等領域有廣泛應用。球閥的關閉件是一個帶孔的球體（或部分球），球體隨閥桿轉動，實現閥門的開啟或關閉。電動法蘭球閥旋轉90°即可全關全開，與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝。主要特點如下：
（1）電動法蘭球閥適用于兩位切斷、調節的場合。
（2）電動法蘭球閥可實現對石油、化工、造紙、冶金、污水處理、油罐車等運輸管道內介質的切斷和流通。
（3）密封性能優良、流通能力大、裝卸維護方便、流阻小、密封可靠，甚至切斷。
（4）電動法蘭球閥體積小、重量輕、推力大、功能強、伺服放大器內裝、操作方便、可靠性高。
（5）流向可任意，可調范圍廣，能用于高壓和大口徑場合，控制高粘度，帶有纖維和細顆粒的介質。
（6）智能型電動球閥采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入輸出信號4-20mA及3800VAC電源即可控制運轉。具有連線簡單、結構緊湊、動作穩定可靠等優點。
應用標準
|
設計與制造 |
GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
|
法蘭尺寸 |
JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543 |
|
結構長度 |
GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
|
檢驗與試驗 |
JB/T 9092、API 598、GB/T13927 |
技術參數及性能
|
公稱通徑DN（mm） |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
額定流量系數KV |
21 |
38 |
72 |
112 |
170 |
273 |
384 |
512 |
940 |
1452 |
2222 |
3589 |
|
公稱壓力（MPa） |
PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB |
|
閥體形式 |
兩段式鑄造球閥 |
|
連接形式 |
法蘭式、焊接式、對夾式、螺紋式 |
|
閥芯形式 |
"O"型球形閥芯 |
|
密封填料 |
V型聚四氟乙烯填料、柔性石墨填料等 |
|
流量特性 |
近似快開型 |
|
動作范圍 |
0～90° |
|
泄露量Q |
按GB/T4213-92，小于額定KV0.01% |
|
基本誤差 |
±1% |
|
回差 |
±1% |
|
死區 |
≤1%（可調） |
|
可調范圍 |
250：1 |
350：1 |
|
配置執行機構 |
可配EI-TORK,EXI-TORK等系列角行程電動執行機構 |
|
控制方式 |
智能調節（4～20mA模擬量信號控制） |
執行器技術參數
|
執行器類別 |
引進型EI-TORK系列執行器參數 |
引進型EXI-TORK系列執行器參數 |
|
電源電壓 |
標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V DC |
|
輸出力矩 |
50N·M～2000N·M |
50N·M～4000N·M |
|
動作范圍 |
0～90° 0～360° |
0～90°、0°～270°可選 |
|
控制方式 |
開關到位燈（開關兩位控制）、無源觸點信號、1/5K電位計、智能調節（4～20mA模擬量信號控制） |
|
動作時間 |
15秒/30秒/60秒 |
18S～112S |
|
保護裝置 |
過熱保護 |
內置過熱保護、過載保護 |
|
環境溫度 |
-30°～60° |
-20℃～+70℃ |
|
手動操作 |
同附帶手柄操作 |
機械離合機構，配手輪操作 |
|
機械限位 |
電氣、機械二重限位 |
電氣、機械二重限位 |
|
防護等級 |
IP65 |
IP65、IP67、可定制IP68 |
|
防爆等級 |
無防爆 |
ExdⅡ BT6，ExdⅡ CT5 |
|
位置測量 |
可選裝開關或電位計 |
電位計、比例控制單元 |
|
驅動電機 |
8W/E |
鼠籠式異步電機 |
|
進線接口 |
2個 G1/2〞M18*1.5 |
2個 PF 3/4” |
|
殼體材料 |
鋁合金 |
鋁合金 |
|
外涂層 |
干粉，環氧聚酯，具有超強防腐功能 |
（1）功能強勁：智能型、調節型、開關式。
（2）體積小巧：體積僅相當于同類產品的35%左右。
（3）使用方便：采用單相電源，接線簡單；采用獨創的球型凸出結構，使觀察更方便；免加油免點檢、防水防銹、任意角度安裝。
（4）保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
（5）智能數控：內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控制和精確定位。
零件材料
|
零件名稱 |
材料 |
|
閥體 |
WCB |
304（CF8） |
316（CF8M） |
316L（CF3M） |
|
球體 |
2Cr13+氮化處理 |
304 |
316 |
316L |
|
閥桿 |
2Cr13 |
304 |
316 |
316L |
|
閥座密封圈 |
PTFE（聚四氟乙烯）、PPL（對位聚苯）、金屬密封（硬質合金） |
|
填料 |
V型PTFE四氟填料、柔性石墨 |
性能規范
|
試驗標準 |
公稱壓力（Mpa） |
壓力級 |
JIS（Mpa） |
|
試驗壓力（Mpa） |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
|
強度試驗 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
3.1 |
7.8 |
15.3 |
2.4 |
3.8 |
|
密封試驗 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
2.2 |
5.6 |
11.2 |
1.5 |
2.8 |
|
氣密試驗 |
0.5～0.7 |
安裝尺寸
|
|
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
280 |
320 |
360 |
400 |
630 |
750 |
|
H、A |
由于閥門密封選擇及溫度選擇不同，執行器尺寸需根據實際配置，該尺寸可咨詢羅贊公司技術部。 |
|
PN1.6MPa法蘭連接尺寸 |
|
D |
95 |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
|
D2 |
46 |
56 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
266 |
319 |
370 |
|
b |
14 |
16 |
16 |
18 |
18 |
20 |
22 |
24 |
24 |
26 |
28 |
24 |
26 |
28 |
|
f |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
|
n-φd |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
|
PN2.5MPa法蘭連接尺寸 |
|
D |
95 |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
235 |
270 |
300 |
360 |
425 |
485 |
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
190 |
220 |
250 |
310 |
370 |
430 |
|
D2 |
46 |
56 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
274 |
330 |
389 |
|
b |
14 |
16 |
16 |
18 |
18 |
20 |
22 |
24 |
24 |
26 |
28 |
34 |
38 |
42 |
|
f |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
|
n-φd |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-22 |
8-26 |
8-26 |
12-26 |
12-30 |
16-30 |
產品選型
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：電源電壓、控制方式（開關型，調節型）、控制信號（4-20mA，1-5V）、作用方式（電-開式，電-關式）。
產品用途
ZRJQ電動法蘭球閥是一種轉角為90度的旋轉類球閥，密封性能優良，流通能力大，流阻系數小，結構簡單、維修方便、使用壽命長，閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。配用DKJ-Ⅱ、Ⅲ執行器引配日本工裝、等高性能執行機構。產品通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質，廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。
球閥是一種重要的閥類，在石油化工、長輸管線等領域有廣泛應用。球閥的關閉件是一個帶孔的球體（或部分球），球體隨閥桿轉動，實現閥門的開啟或關閉。
球閥旋轉90度即可全關全開，與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝。
